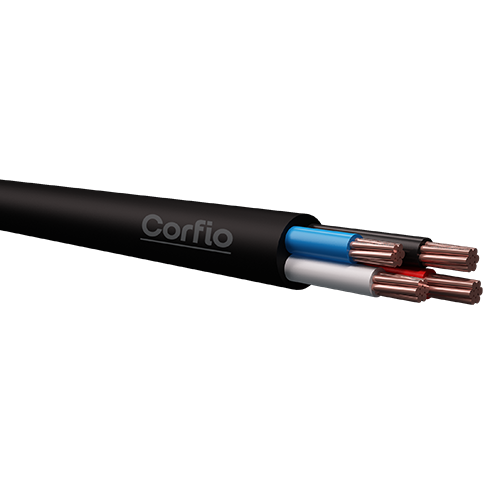

Cabo Multipolar HEPR 90°C 0,6/1 kV

Cabo Multipolar HEPR 90°C 0,6/1 kV

Norma Aplicável

ABNT NBR 7286 Cabos de potência com isolação extrudada de borracha etilenopropileno (EPR, HEPR ou EPR 105) para tensões de 1 kV a 35 kV – Requisitos de desempenho.

Aplicação

Condutor recomendado para instalações em prédios residenciais, comerciais, industriais e subestações. Indicado para aplicações fixas que exigem maior proteção mecânica do material isolante, incluindo boa resistência a ambientes úmidos.

Construção

Condutor: formado por fios de cobre, têmpera mole e encordoamento classe 4 ou 5 de acordo com a ABNT NBR NM 280.

Isolação: HEPR 90°C - composto termofixo extrudado a base de etilenopropileno de alto módulo.

Cobertura: PVC/ST2 90°C - composto termoplástico extrudado à base de policloreto de vinila.

Cores

Número de condutores	Cores da isolação (veias)*	Cores da cobertura
2	Azul e preto	Preto
3	Azul, preto e branco	Preto
4	Azul, preto, branco e vermelho	Preto

*As cores da isolação podem variar conforme a solicitação do cliente e conforme o item 4.1.2 da norma ABNT NBR NM 247-1.

Temperaturas máximas do condutor

• 90°C em regime permanente;
• 130°C em regime de sobrecarga;
• 250°C em regime de curto-circuito.

Métodos de instalação recomendados

Eletrodutos aparentes, embutidos em alvenaria, em espaço de construção ou diretamente enterrados, em leitos, bandejas, suportes, além de canaletas ventiladas ou fechadas.

(*) Dados sujeitos a alterações sem aviso prévio
