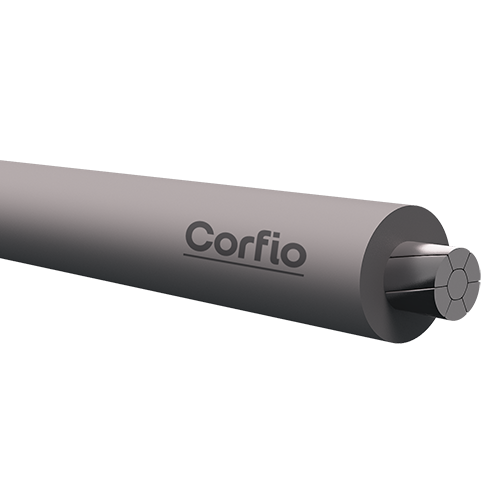

Cabo Coberto

Norma Aplicável

ABNT NBR 11873 Cabos cobertos com material polimérico para redes de distribuição aérea de energia elétrica fixados em espaçadores, em tensões de 13,8 kV a 34,5 kV.

Aplicação

Condutor recomendado para instalações em redes compactas aéreas de distribuição de energia. Resistente ao trilhamento elétrico e intempéries. Diminui as falhas da rede elétrica de distribuição. Pode ser utilizado para substituir os condutores nus em linhas de distribuição de energia, principalmente em regiões arborizadas, sacadas de prédios e residências próximas a redes compactas de energia. Não possui blindagem na isolação, portanto, não pode ser considerados cabo isolado.

Construção

Condutor: redondo compacto, formado por fios de alumínio nu (1350), bloqueado ou não e encordoamento classe 2 de acordo com a ABNT NBR NM 280.

Isolação: XLPE 90°C - composto termofixo extrudado à base de polietileno reticulado na cor cinza.

Temperaturas máximas do condutor

90°C em regime permanente;
130°C em regime de sobrecarga;
250°C em regime de curto-circuito.

Métodos de instalação recomendados

Linhas aéreas.

Cabo Coberto 15 kV

Dados construtivos
Seção nominal (mm²)	Classe de encordoamento	Diâmetro nominal do condutor (mm)	Espessura nominal da cobertura (mm)	Diâmetro externo nominal (mm)	Resistência elétrica C.C. a 20°C máxima⁽¹⁾ (Ω/km)	Resistência elétrica C.A. a 90°C máxima⁽²⁾ (Ω/km)	Massa líquida aproximada (kg/km)	Capacidade de Condução de Corrente⁽³⁾ (A)
35	2	6,70	3,0	12,90	0,868	1,113	190	207
50	2	7,80		14,00	0,641	0,822	211	248
70	2	9,95		16,15	0,443	0,568	309	312
95	2	11,80		18,00	0,320	0,410	393	382
120	2	13,40		19,60	0,253	0,324	490	443
150	2	14,62		20,82	0,206	0,264	575	504
185	2	16,40		22,60	0,164	0,210	695	581

Cabo Coberto 25 kV

Dados construtivos
Seção nominal (mm²)	Classe de encordoamento	Diâmetro nominal do condutor (mm)	Espessura nominal da cobertura (mm)	Diâmetro externo nominal (mm)	Resistência elétrica C.C. a 20°C máxima⁽¹⁾ (Ω/km)	Resistência elétrica C.A. a 90°C máxima⁽²⁾ (Ω/km)	Massa líquida aproximada (kg/km)	Capacidade de Condução de Corrente⁽⁴⁾ (A)
35	2	6,70	4,0	14,90	0,868	1,113	232	206
50	2	7,80		16,00	0,641	0,822	274	247
70	2	9,95		18,15	0,443	0,568	359	309
95	2	11,80		20,00	0,320	0,410	448	378
120	2	13,40		21,60	0,253	0,324	549	438
150	2	14,62		22,82	0,206	0,264	638	493
185	2	16,40		24,60	0,164	0,210	765	574

(1) Conforme NBR 11873 ─ Tabela 1;
(2) Conforme NBR 11873 ─ Tabela E.1;
(3) Temperatura ambiente 30°C e temperatura no condutor em regime permanente 90°C, conforme NBR 11873 ─ Tabela E.2;
(4) Temperatura ambiente 30°C e temperatura no condutor em regime permanente 90°C, conforme NBR 11873 ─ Tabela E.3;

(*) Dados sujeitos a alterações sem aviso prévio
