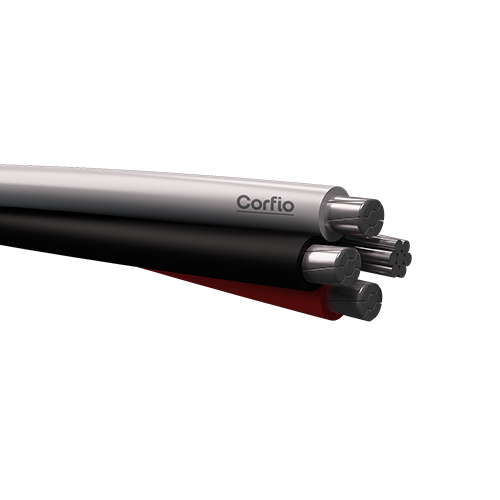

Cabo de Alumínio Multiplexado 0,6/1 kV

Norma Aplicável

ABNT NBR 8182 Cabos de potência multiplexados autossustentados com isolação extrudada de PE ou XLPE, para tensões até 0,6-1 kV - Requisitos de desempenho.

Aplicação

Cabo de potência multiplexado autossustentado, projetado para circuitos de alimentação e distribuição de energia em tensões de até 0,6/1 kV, em instalações aéreas fixadas em postes ou fachadas.

Construção

Condutor fase:
Formado por fios de alumínio 1350 e encordoamento classe 2 de acordo com a ABNT NBR NM 280.
Isolação de XLPE 90°C - composto termofixo extrudado à base de polietileno reticulado.

Condutor neutro:
Formado por fios de alumínio 1350 têmpera H19 (CA) e encordoamento classe 2 de acordo com a ABNT NBR 7271.
Nu ou isolado com XLPE 90°C.

Identificação dos condutores

Formação 1
Condutor	Duplex	Triplex	Quadruplex
Fase 1	Preto	Preto	Preto
Fase 2	-	Cinza	Cinza
Fase 3	-	-	Vermelho
Neutro	Nu ou isolado⁽¹⁾	Nu ou isolado⁽¹⁾	Nu ou isolado⁽¹⁾
Formação 2
Condutor	Duplex	Triplex	Quadruplex
Fase 1	Preto	Preto	Preto
Fase 2	-	Preto	Preto
Fase 3	-	-	Preto
Neutro	Nu ou isolado⁽¹⁾⁽²⁾	Nu ou isolado⁽¹⁾⁽²⁾	Nu ou isolado⁽¹⁾⁽²⁾

(1) Condutor neutro isolado com a cor azul.
(2) Condutor neutro isolado com a cor preta, com identificação com a inscrição "NEUTRO", sob consulta.
(3) Condutor fase isolado com a cor preta e identificação com números (1, 2 e 3), sob consulta.
Outros tipos de identificação, como letras ou frisos, sob consulta.

Temperaturas máximas do condutor

90°C

Métodos de instalação recomendados

Instalações aéreas fixadas em postes ou fachadas.

Dados construtivos
Formação do cabo(mm²)		Condutor Fase			Condutor Neutro			Diâmetro externo aproximado (mm)	Resistência elétrica nominal C.C. a 20°C (Ω/km)	Massa líquida aproximada (kg/km)
Formação do cabo(mm²)		Diâmetro nominal do condutor (mm)	Material da isolação	Espessura nominal da isolação(mm)	Nº de fios	Diâmetro nominal do condutor (mm)	Tipo⁽⁴⁾	Diâmetro externo aproximado (mm)	Resistência elétrica nominal C.C. a 20°C (Ω/km)	Massa líquida aproximada (kg/km)
DUPLEX⁽⁵⁾	1x1x10+10	4,08	XLPE 90°C	1,2	7	4,08	CA	10,60	3,08	77
	1x1x16+16	4,60	XLPE 90°C	1,2	7	5,12	CA	12,20	1,91	107
	1x1x25+25	5,60	XLPE 90°C	1,4	7	6,33	CA	14,70	1,20	163
	1x1x35+35	6,70	XLPE 90°C	1,6	7	7,50	CA	17,40	0,868	238
	1x1x50+50	7,80	XLPE 90°C	1,6	7	9,00	CA	20,00	0,641	331
	1x1x70+70	9,95	XLPE 90°C	1,8	7	10,40	CA	24,00	0,443	424
TRIPLEX⁽⁶⁾	2x1x10+10	4,08	XLPE 90°C	1,2	7	4,08	CA	14,00	3,08	125
	2x1x16+16	4,60	XLPE 90°C	1,2	7	5,12	CA	15,10	1,91	169
	2x1x25+25	5,60	XLPE 90°C	1,4	7	6,33	CA	18,10	1,20	260
	2x1x35+35	6,70	XLPE 90°C	1,6	7	7,50	CA	21,40	0,868	377
	2x1x50+50	7,80	XLPE 90°C	1,6	7	9,00	CA	23,80	0,641	527
	2x1x70+70	9,95	XLPE 90°C	1,8	7	10,40	CA	29,30	0,443	679
QUADRUPLEX⁽⁷⁾	3x1x10+10	4,08	XLPE 90°C	1,2	7	4,08	CA	15,70	3,08	165
	3x1x16+16	4,60	XLPE 90°C	1,2	7	5,12	CA	16,90	1,91	236
	3x1x25+25	5,60	XLPE 90°C	1,4	7	6,33	CA	20,30	1,20	349
	3x1x35+35	6,70	XLPE 90°C	1,6	7	7,50	CA	23,90	0,868	518
	3x1x50+50	7,80	XLPE 90°C	1,6	7	9,00	CA	26,50	0,641	724
	3x1x70+70	9,95	XLPE 90°C	1,8	7	10,40	CA	32,70	0,443	924
	3x1x95+70	11,80	XLPE 90°C	2,0	7	10,40	CA	37,60	0,320	1,148
	3x1x95+95	11,80	XLPE 90°C	2,0	7	12,33	CA	38,10	0,320	1,335
	3x1x120+70	13,40	XLPE 90°C	2,0	7	10,40	CA	40,60	0,253	1,420
	3x1x120+120	13,40	XLPE 90°C	2,0	19	14,50	CA	41,90	0,253	1,574

(4) Condutor neutro tipo CAA (alumínio com alma de aço zincado) e CAL (alumínio liga) sob consulta.
(5) Duplex: composto por um condutor fase e um condutor neutro.
(6) Triplex: composto por dois condutores fase e um condutor neutro.
(7) Quadruplex: composto por três condutores fase e um condutor neutro.

(*) Dados sujeitos a alterações sem aviso prévio
