ALUMÍNIO
ABNT NBR 7271 Cabos de alumínio nus para linhas aéreas – Especificação.

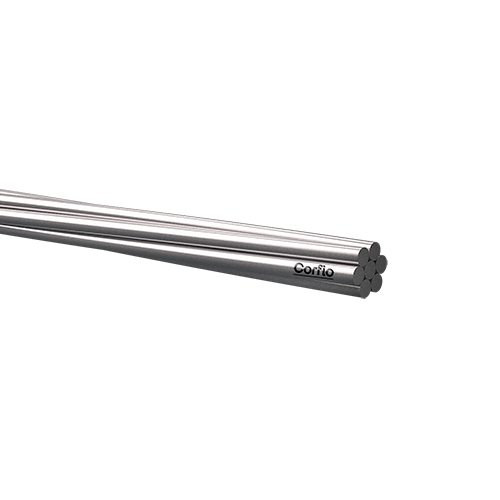

Condutor recomendado para linhas elétricas aéreas.
Condutor: formado por fios de alumínio 1350 têmpera H19 de acordo com a ABNT NBR 5118. Encordoamento classe 2.
| Designação | Seção nominal | Formação | Diâmetro nominal do condutor (mm) | Carga de ruptura (kN) | Resistência elétrica nominal C.C. a 20°C (Ω/km) | Capacidade de condução de corrente(1) (A) |
Massa líquida aproximada (kg/km) | ||
|---|---|---|---|---|---|---|---|---|---|
| AWG/MCM | mm² | Nº de fios | Diâmetro dos fios (mm) | ||||||
| Peachbell | 6 | 13,21 | 7 | 1,55 | 4,65 | 2,50 | 2,1755 | 111 | 36 |
| Rose | 4 | 21,12 | 7 | 1,96 | 5,88 | 3,91 | 1,3606 | 149 | 58 |
| Iris | 2 | 33,54 | 7 | 2,47 | 7,41 | 5,99 | 0,8567 | 199 | 93 |
| Poppy | 1/0 | 53,52 | 7 | 3,12 | 9,36 | 8,84 | 0,5369 | 267 | 148 |
| Aster | 2/0 | 67,35 | 7 | 3,50 | 10,50 | 11,12 | 0,4267 | 309 | 186 |
| Oxlip | 4/0 | 107,41 | 7 | 4,42 | 13,26 | 17,01 | 0,2675 | 414 | 296 |
| Tulip | 336,4 | 170,48 | 19 | 3,38 | 16,90 | 27,27 | 0,1686 | 556 | 470 |
(1) Condições para o cálculo de capacidade de condução de corrente: Temperatura do condutor: 75°C. Temperatura ambiente a 25°C com sol. Velocidade do vento: 1 m/s. Frequência: 60 Hz.
(*) Dados sujeitos a alterações sem aviso prévio
