ALUMÍNIO
ABNT NBR 7270 Cabos de alumínio nus com alma de aço zincado para linhas aéreas - Especificação.

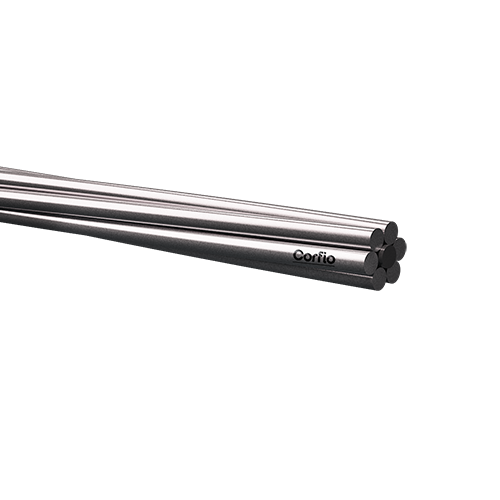

Condutor recomendado para linhas elétricas aéreas.
Condutor: formado por fios de alumínio 1350 têmpera H19 de acordo com a ABNT NBR 5118 e fio de aço zincado classe A conforme ABNT NBR 6756. Encordoamento classe 2.
| Designação | Seção nominal | Formação | Diâmetro nominal do condutor (mm) | Carga de ruptura (kN) | Resistência elétrica nominal C.C. a 20°C (Ω/km) | Capacidade de condução de corrente(1) (A) |
Massa líquida aproximada (kg/km) | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Aço | Alumínio | |||||||||||
| AWG/MCM | Aço (mm²) | Alumínio (mm²) | Nº de fios | Diâmetro dos fios (mm) | Nº de fios | Diâmetro dos fios (mm) | ||||||
| Turkey(1) | 6 | 2,22 | 13,30 | 1 | 1,68 | 6 | 1,68 | 5,04 | 5,30 | 2,1570 | 114 | 54 |
| Swan | 4 | 3,53 | 21,18 | 1 | 2,12 | 6 | 2,12 | 6,36 | 8,30 | 1,3545 | 153 | 86 |
| Sparrow | 2 | 5,60 | 33,59 | 1 | 2,67 | 6 | 2,67 | 8,01 | 12,65 | 0,8541 | 204 | 136 |
| Raven | 1/0 | 8,92 | 53,52 | 1 | 3,37 | 6 | 3,37 | 10,11 | 19,46 | 0,5360 | 273 | 216 |
| Quail | 2/0 | 11,22 | 67,33 | 1 | 3,78 | 6 | 3,78 | 11,34 | 23,53 | 0,4261 | 315 | 272 |
| Penguin | 4/0 | 17,87 | 107,22 | 1 | 4,77 | 6 | 4,77 | 14,31 | 37,06 | 0,2676 | 422 | 433 |
(1) Condições para o cálculo de capacidade de condução de corrente: Temperatura do condutor: 75°C. Temperatura ambiente a 25°C com sol. Velocidade do vento: 1 m/s. Frequência: 60 Hz.
(*) Dados sujeitos a alterações sem aviso prévio. *Somente sob consulta e encomenda.
