COBRE
ABNT NBR 5349 Cabos nus de cobre mole para fins elétricos – Especificação.

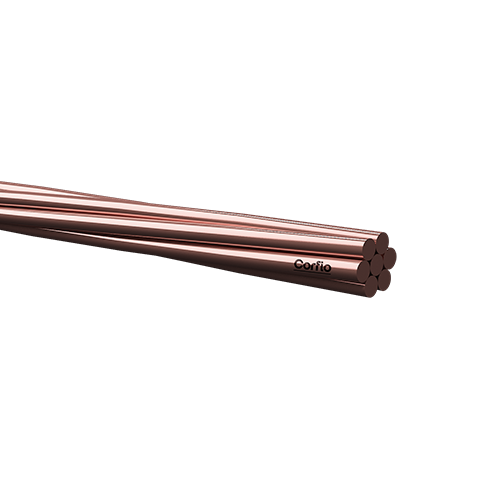

Condutor rígido recomendado para sistemas de aterramento.
Condutor: condutor de seção circular não compactado, formado por fios de cobre nu, têmpera mole e classe 2 de encordoamento de acordo com a ABNT NBR 5111.
| Seção nominal (mm²) | Classe de encordoamento | Número de fios | Diâmetro nominal do condutor (mm) | Resistência elétrica máxima do condutor a 20°C (Ω/km) | Massa líquida aproximada (kg/km) |
|---|---|---|---|---|---|
| 10 | 2 | 7 | 4,06 | 1,83 | 87 |
| 16 | 2 | 7 | 5,08 | 1,15 | 135 |
| 25 | 2 | 7 | 6,39 | 0,727 | 217 |
| 35 | 2 | 7 | 7,52 | 0,524 | 305 |
| 50 | 2 | 19 | 9,00 | 0,387 | 421 |
| 70 | 2 | 19 | 10,70 | 0,268 | 599 |
| 95 | 2 | 19 | 12,57 | 0,193 | 831 |
| 120 | 2 | 37 | 14,28 | 0,153 | 1.056 |
| 150 | 2 | 37 | 15,68 | 0,124 | 1.284 |
| 185 | 2 | 37 | 17,60 | 0,0991 | 1.611 |
| 240 | 2 | 61 | 20,16 | 0,0754 | 2.128 |
(*) Dados sujeitos a alterações sem aviso prévio
