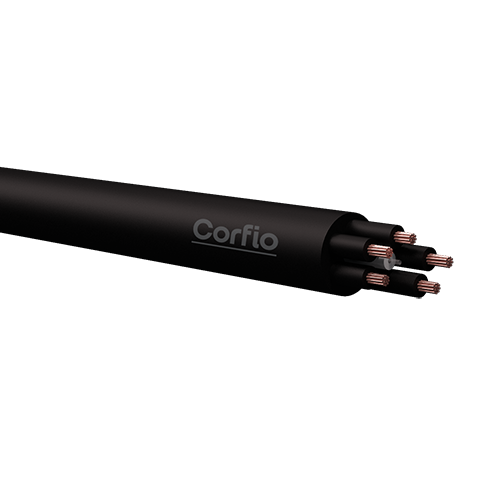

Cabo de Controle

Norma Aplicável

ABNT NBR 7289 Cabos de controle com isolação extrudada de PE ou PVC para tensões até 1 kV - Requisitos de desempenho.

Aplicação

Cabos destinados às instalações fixas para transmissão de sinais de controle de equipamentos e outros sistemas.

Classe de tensão

500 V para seções de 0,5 mm² a 1 mm²
1 kV para seções de 1,5 mm² a 10 mm²

Construção

Condutor: formado por fios de cobre nu, têmpera mole e encordoamento classe 4 ou 5 de acordo com a ABNT NBR NM 280.

Isolação PVC/A 70°C - composto termoplástico extrudado à base de policloreto de vinila, com características especiais para não propagação e autoextinção do fogo.

Cobertura: PVC/ST1 70°C - composto termoplástico extrudado à base de policloreto de vinila.

Identificação da isolação

Veias pretas numeradas;
Veias coloridas sob consulta.

Cor da cobertura

Preto

Temperaturas máximas do condutor

70°C em regime permanente;
100°C em regime de sobrecarga;
160°C em regime de curto-circuito.

Dados construtivos
Nº de condutores⁽¹⁾	Seção nominal⁽²⁾ (mm²)	Classe de encordoamento	Diâmetro nominal do condutor (mm)	Espessura nominal da isolação (mm)	Espessura nominal da cobertura (mm)	Diâmetro externo nominal(mm)	Resistência elétrica máxima do condutor a 20°C⁽³⁾ (Ω/km)	Massa líquida aproximada (kg/km)
5	0,5	5	0,95	0,6	1,0	7,70	39,0	90
	0,75	5	1,15	0,6	1,0	8,40	26,0	110
	1	5	1,30	0,6	1,0	8,70	19,5	116
	1,5	4	1,55	0,8	1,1	10,70	13,3	175
	2,5	4	1,95	0,8	1,1	11,80	7,98	238
	4	4	2,45	1,0	1,2	14,70	4,95	360
6	0,5	5	0,95	0,6	1,0	8,30	39,0	102
	0,75	5	1,15	0,6	1,0	9,10	26,0	126
	1	5	1,30	0,6	1,0	9,40	19,5	133
	1,5	4	1,55	0,8	1,1	11,60	13,3	210
	2,5	4	1,95	0,8	1,2	13,20	7,98	299
	4	4	2,45	1,0	1,3	16,30	4,95	430
7	0,5	5	0,95	0,6	1,0	8,30	39,0	97
	0,75	5	1,15	0,6	1,0	9,10	26,0	141
	1	5	1,30	0,6	1,0	9,40	19,5	142
	1,5	4	1,55	0,8	1,1	11,70	13,3	212
	2,5	4	1,95	0,8	1,2	13,10	7,98	318
	4	4	2,45	1,0	1,3	16,30	4,95	484
8	0,5	5	0,95	0,6	1,0	9,20	39,0	150
	0,75	5	1,15	0,6	1,1	10,40	26,0	169
	1	5	1,30	0,6	1,1	10,60	19,5	185
	1,5	4	1,55	0,8	1,2	13,30	13,3	278
	2,5	4	1,95	0,8	1,2	14,70	7,98	400
10	0,5	5	0,95	0,6	1,1	10,60	39,0	155
	0,75	5	1,15	0,6	1,1	11,60	26,0	211
	1	5	1,30	0,6	1,1	12,00	19,5	222
	1,5	4	1,55	0,8	1,2	15,00	13,3	352
	2,5	4	1,95	0,8	1,3	16,90	7,98	487
12	0,5	5	0,95	0,6	1,1	10,90	39,0	195
	0,75	5	1,15	0,6	1,1	12,00	26,0	220
	1	5	1,30	0,6	1,1	12,40	19,5	229
	1,5	4	1,55	0,8	1,2	15,50	13,3	355
	2,5	4	1,95	0,8	1,3	17,40	7,98	489

(1) Cabos de Controle com o número de condutores acima de 12, sob consulta.
(2) Seções 6 mm² e 10 mm², sob consulta.
(3) Para os cabos com 10 e 12 condutores, os valores de resistência elétrica devem ser acrescidos de 1,5%.

(*) Dados sujeitos a alterações sem aviso prévio. *Acondicionamento sob consulta.
