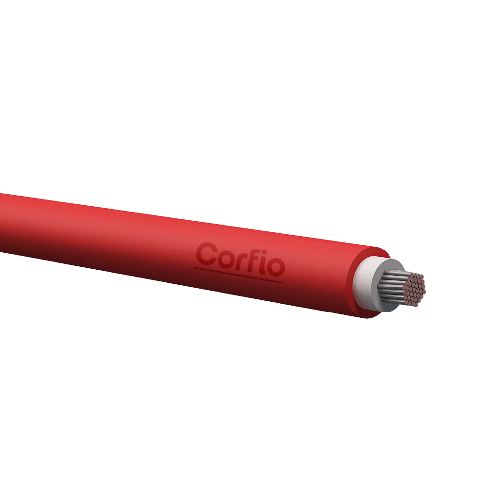

Cabo Flexível Solar Corfitox 120ºC 0,6/1 kV

Livre de halogênios e resistente a radiação U.V.

Norma Aplicável

ABNT NBR 16612 Cabos de potência para sistemas fotovoltaicos, não halogenados, isolados, com cobertura, para tensão de até 1,8 kV C.C. entre condutores ‒ Requisitos de desempenho.

Aplicação

Condutor recomendado para instalações de energia fotovoltaica, com tensão máxima de 1,8 kV em corrente contínua entre condutores isolados, ou entre o condutor e o terra. Projetado para instalação entre células fotovoltaicas e terminais de corrente contínua do inversor. Indicado para instalações fotovoltaicas em casas, prédios residenciais, comerciais, industriais, usinas fotovoltaicas, entre outros. Adequado para operação em temperatura ambiente entre -15°C e 90°C.

Construção

Condutor: formado por fios de cobre estanhado, têmpera mole e encordoamento classe 5 de acordo com a ABNT NBR NM 280.

Isolação: Composto não halogenado termofixo com características de não propagação e autoextinção do fogo.

Cobertura: Composto não halogenado termofixo com características de não propagação e autoextinção do fogo e resistente a radiação U.V.

Cores

Preto e vermelho.

Temperaturas máximas do condutor

90°C em regime permanente;
120°C por um período de 20.000 h em uma temperatura ambiente máxima de 90°C;
250°C em regime de curto-circuito.

Métodos de instalação recomendados

Ao ar livre protegido do sol ou exposto ao sol, diretamente enterrado, em eletrodutos diretamente enterrados ou não metálicos embutidos em alvenaria.

Dados construtivos
Seção nominal (mm²)	Classe de encordoamento	Diâmetro nominal do condutor (mm)	Espessura nominal da isolação (mm)	Espessura nominal da cobertura (mm)	Diâmetro externo nominal (mm)	Resistência elétrica máxima do condutor a 20°C (Ω/km)	Massa líquida aproximada (kg/km)
1,5	5	1,55	0,7	0,8	4,95	13,7	30
2,5	5	1,95	0,7	0,8	5,35	8,21	40
4	5	2,45	0,7	0,8	5,85	5,09	56
6	5	3,05	0,7	0,8	6,45	3,39	74
10	5	4,00	0,7	0,8	7,60	1,95	114
16	5	5,00	0,7	0,9	8,60	1,24	170
25	5	6,20	0,9	1,0	10,40	0,795	260
35	5	7,75	0,9	1,1	11,95	0,565	362

Capacidade de Condução de Corrente
Seção	Temperatura ambiente 30°C / Temperatura no condutor em regime permanente 90°C								Temperatura ambiente 60°C / Temperatura no condutor 120°C (período máximo de 20.000 horas
	Instalação ao ar livre protegida do sol				Instalação ao ar livre exposta ao sol				Instalação ao ar livre protegida do sol				Instalação ao ar livre exposta ao sol
	Modo de instalação								Modo de instalação
mm²	A⁽¹⁾	B⁽²⁾	C⁽³⁾	D⁽⁴⁾	A⁽¹⁾	B⁽²⁾	C⁽³⁾	D⁽⁴⁾	A⁽¹⁾	B⁽²⁾	C⁽³⁾	D⁽⁴⁾	A⁽¹⁾	B⁽²⁾	C⁽³⁾	D⁽⁴⁾
1,5	24	23	27	23	20	19	24	20	25	25	28	25	22	21	26	22
2,5	32	31	36	32	26	26	32	26	34	33	38	34	29	29	35	29
4	42	41	48	42	35	34	42	35	45	44	51	45	39	38	46	39
6	53	53	61	54	44	43	53	45	57	56	65	58	49	49	59	50
10	74	74	85	76	61	60	74	62	79	79	90	81	68	67	81	70
16	98	98	112	101	79	79	97	83	105	105	120	108	89	89	107	93
25	131	131	149	136	104	105	127	110	140	140	159	145	117	118	141	124
35	163	164	185	170	128	130	157	137	174	175	198	181	145	147	174	154

(1) Dois cabos unipolares encostados um ao outro, na horizontal
(2) Dois cabos unipolares encostados um no outro, na vertical
(3) Dois cabos unipolares espaçados em, pelo menos, 0,75 x diâmetro externo, na horizontal
(4) Dois cabos unipolares espaçados em, pelo menos, um diâmetro externo, na vertical

(*) Dados sujeitos a alterações sem aviso prévio
