COBRE
ABNT NBR NM 247-3 Cabos isolados com policloreto de vinila (PVC) para tensões nominais até 450/750 V, inclusive - Parte 3 - Condutores isolados (sem cobertura) para instalações fixas (IEC 60227-3, MOD).
Condutor com características de não propagação e autoextinção do fogo. Recomendado para instalações de luz e força de casas, prédios residenciais, comerciais e industriais.

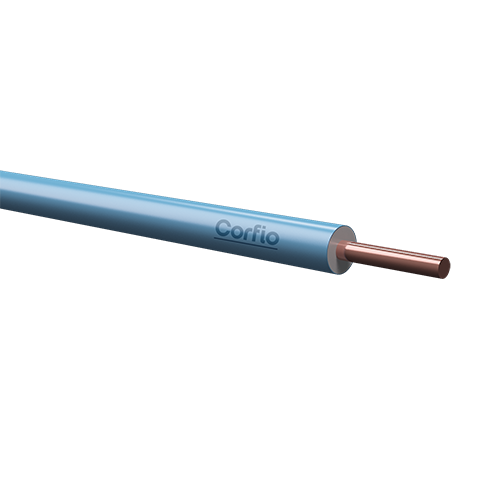

Condutor: condutor sólido de cobre nu, têmpera mole e encordoamento classe 1 de acordo com a ABNT NBR NM 280.
Isolação:
Camada interna: PVC/A 70°C - composto termoplástico extrudado à base de policloreto de vinila, com características especiais para não propagação e autoextinção do fogo.
Camada externa: PVC/A 70ºC - composto termoplástico extrudado à base de policloreto de vinila, com características para facilitar o deslizamento dos fios pelos eletrodutos.
Amarelo, azul, branco, cinza, preto, verde e vermelho.
Eletrodutos aparentes, embutidos em alvenaria, em espaço de construção, em canaleta fechada ou ventilada e instalados diretamente sobre isoladores.
| Seção nominal (mm²) | Classe de encordoamento | Diâmetro nominal do condutor (mm) | Espessura nominal da isolação (mm) | Diâmetro externo nominal (mm) | Resistência elétrica máxima do condutor a 20°C (Ω/km) | Massa líquida aproximada (kg/km) |
|---|---|---|---|---|---|---|
| 1,5 | 1 | 1,38 | 0,7 | 2,78 | 12,1 | 20 |
| 2,5 | 1 | 1,75 | 0,8 | 3,35 | 7,41 | 30 |
| 4 | 1 | 2,21 | 0,8 | 3,81 | 4,61 | 45 |
| 6 | 1 | 2,71 | 0,8 | 4,31 | 3,08 | 63 |
| 10 | 1 | 3,52 | 1,0 | 5,52 | 1,83 | 105 |
| 16 | 1 | 4,47 | 1,0 | 6,47 | 1,15 | 163 |
(*) Dados sujeitos a alterações sem aviso prévio
